Кодът на лагера на FAG се състои от основен код, код на префикс и код на суфикс. Основният код показва основния тип структура и размер на лагера. Кодът на префикса показва, че носещите части са поставени преди основния код. Суфиксният код показва, че допълнителният код се добавя след основния код на лагера, когато има промени във формата, размера, уплътнението, клетката, толеранса, хлабината, термичната обработка, опаковката, техническите изисквания и др.
Префикс код
Префикс кодът R се поставя непосредствено преди основния код на лагера, а останалите префикс кодове са отделени от основния код с малки точки.
GS - упорен цилиндричен ролков лагер. Пример: GS. 81112
K - комбинация от търкалящ елемент и клетка. Пример: K.81108, комбинация от натискаща цилиндрична ролка и клетка.
R - лагер без отделим вътрешен или външен пръстен. Пример: RNU207 - NU207 лагер без вътрешен пръстен.
WS - упорен цилиндричен ролков лагерен пръстен на вала. Пример: WS. 81112.
Пощенски код
Пощенският код се поставя след основния код. Когато има няколко пощенски кода, те трябва да бъдат подредени отляво надясно в реда на пощенските кодове, изброени в таблицата с кодове на лагери. Някои пощенски кодове са разделени от основния код с малка точка.
(1) Вътрешна структура:
A, B, C, D, E промени в вътрешната структура
Пример 1:Ъглови контактни сачмени лагери 7205C, 7205E, 7205B, C-15 градусов контактен ъгъл, E-25 градусов контактен ъгъл, B-40 градусов ъгъл на контакт.
Пример 2:Цилиндрични ролкови, сферични ролкови и аксиални сферични ролкови лагери N309E, 21309E, 29412E-подсилен дизайн, товароподемността на лагера е подобрена.
VH-ролков самозаключващ се пълен ролков цилиндричен ролков лагер (диаметърът на ролковия комплекс е различен от стандартния лагер на същия модел). Пример: NJ2312VH
(2) Размери на лагера и външна конструкция:
DA -разделим двуредов ъглов контактен сачмен лагер с двоен полувътрешен пръстен. Пример: 3306DA
ДЗ -ролков лагер с цилиндричен външен диаметър. Пример: ST017DZ
K - Лагер с конусен отвор, конус 1:12. Пример: 2308K.
K30 - Лагер с конусен отвор, конус 1:30. Пример: 24040K30.
2LS -Двоен вътрешен пръстен, двуредов цилиндричен ролков лагер с капак против прах от двете страни. Пример: NNF5026C.2LS. V-Вътрешни промени в структурата, двоен вътрешен пръстен, капак за прах от двете страни, пълен ролков двуредов цилиндричен ролков лагер.
N - Лагер със задържащ жлеб на външния пръстен. Пример: 6207N.
NR -Лагер със задържащ канал и задържащ пръстен на външния пръстен. Пример: 6207NR.
N2 - Четириточков контактен сачмен лагер с два задържащи канала на външния пръстен. Пример: QJ315N2.

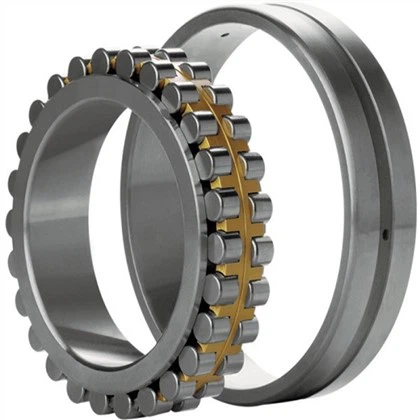

S - Лагер с жлеб за смазочно масло и три отвора за смазочно масло на външния пръстен. Пример: 23040. Сферичните ролкови лагери с външен диаметър на лагера D по-голям или равен на 320 mm не са маркирани със S.
X - Външните размери отговарят на изискванията на международните стандарти. Пример: 32036X.
Z.. - Технически условия за специални конструкции. Подредени от 211 надолу. Пример: 215-Лагер от неръждаема стомана (W-N01.3541).
ZZ -Ролков лагер с два задържащи пръстена за насочване на външния пръстен.
(3) Уплътняване и защита от прах:
РСР -Лагер с уплътнителен пръстен от едната страна. Пример: 6207RSR.
ZR -Лагер с капак против прах от едната страна. Пример: 6207ZR.
2ZR -лагер с уплътнителни капаци от двете страни. Пример: 62072ZR.
ZRN -лагер с капак против прах от едната страна и задържащ жлеб на външния пръстен от другата страна. Пример: 6207ZRN.
2ZRN -лагер с капак против прах от двете страни и задържащ жлеб на външния пръстен. Пример: 62072ZRN.
(4) Клетка и нейните материали:
1) Солидна клетка
А или Бсе поставя след кода на клетката, A означава, че клетката се води от външния пръстен, B означава, че клетката се ръководи от вътрешния пръстен.
F - Стоманена масивна клетка, направляван от търкалящия елемент.
FA -Стоманена масивна клетка, воден от външния пръстен.
FAS -Стоманен солиден корпус, воден от външния пръстен, с жлеб за смазване.
FB -Стоманена масивна клетка, воден вътрешен пръстен.
FBS -Стоманен масивен корпус, воден от вътрешен пръстен, с жлеб за смазване.
FH -Стоманена масивна клетка, карбуризирана и закалена.
H, H1 - Карбуризирана и закалена клетка.
FP -Стоманена масивна клетка за прозорец.
FPA -Стоманена масивна клетка за прозорци, воден външен пръстен.
FPPB -Стоманена масивна клетка за прозорец, воден вътрешен пръстен.
FV, FV1 -Стоманена масивна клетка за отвори за прозорци, стареене и темпериране.
L - Лека метална плътна клетка, направляван от търкалящ елемент.
Ел Ей -Солидна клетка от лек метал, воден от външен пръстен.
LAS -Лека метална плътна клетка, водач на външен пръстен, с жлеб за смазване.
LB -Лека метална масивна клетка, вътрешен водач на пръстена.
LBS -Лека метална плътна клетка, водач на вътрешен пръстен, с жлеб за смазване.
LP -Лека метална масивна клетка тип прозорец.
LPA -Лека метална плътна клетка тип прозорец, водач на външен пръстен.
LPB -Лека метална плътна клетка тип прозорец, водач с вътрешен пръстен (опорният ролков лагер е водач на вала).
M, M1 -Масивна клетка от месинг.
МА -Масивна клетка от месинг, водач на външен пръстен.
Мас Месингова плътна клетка, водач на външен пръстен, с жлеб за смазване.
MB -Месингова плътна клетка, водач на вътрешния пръстен (аксиалният сферичен ролков лагер е водач на пръстена на вала).
MBS -Месингова плътна клетка, водач с вътрешен пръстен, с жлеб за смазване.
МП -Месингова плътна права клетка с джоб.
MPA -Месингова плътна права клетка с джоб, външен водач на пръстена.
МПБ -Месингова плътна права клетка с джоб, водач с вътрешен пръстен.
T -Тръбна плътна клетка от фенолно ламиниран плат, водач на търкалящия се елемент.
ТА -Тръбна клетка от фенолен ламиниран плат, водач на външен пръстен.
туберкулоза -Тръбна клетка от фенолен ламиниран плат, водач с вътрешен пръстен.
THB -Тръбна клетка с джоб от фенолна ламинирана тъкан, водач с вътрешен пръстен.
TP -Права джобна клетка от тръба от фенолен ламиниран плат.
ТПА -Тръба от фенолен ламиниран плат с права джобна клетка, водач с външен пръстен.
TPB -Тръба от фенолен ламиниран плат с права джобна клетка, водач с вътрешен пръстен.
ТН -Инженерна пластмасова шприцована клетка, направляван от търкалящ елемент, с допълнителни номера за обозначаване на различни материали.
ТНХ -Инженерна пластмасова самозаключваща се клетка тип джобен отвор.
телевизия -Полиамидна плътна клетка, подсилена със стъклени влакна, водена от стоманена топка.
TVH -Полиамид, подсилен със стъклени влакна, самозаключващ се с джобен отвор, солидна клетка, водена от стоманена топка.
ТВП -Подсилен със стъклени влакна полиамиден прозорец тип масивна клетка, направлявана от стоманена топка.
TVP2 -Полиамидна плътна клетка, подсилена със стъклени влакна, ролково направлявана.
TVPB -Полиамидна плътна клетка, подсилена със стъклени влакна, направляван от вътрешния пръстен (опорният ролков лагер се направлява от вала).
TVPB1 -Усилена със стъклени влакна полиамидна плътна клетка тип прозорец, направлявана от вала (аксиален ролков лагер).
2) Щампована клетка
J - Щампована стоманена клетка.
JN -Нитована клетка за сачмени лагери с дълбоки канали.
3) Смяна на клетката
Числото, добавено след кода на клетката или вмъкнато в средата на кода на клетката, показва, че структурата на клетката се е променила. Тези номера се използват само в преходния период, например: NU1008M1.
(4) Лагери без клетка
V - Пълен комплект търкалящи лагери. Например: NU207V.
VT -Пълен комплект търкалящи лагери с изолационни сачми или ролки. Например: 51120VT.
(5) Степен на толеранс (включително точност на размерите и точност на въртене)
PO -Класът на толерантност отговаря на международния стандарт ISO 0, пропуснат в кода и не е посочен.
P6 - Класът на толерантност отговаря на международния стандарт ISO 6.
P6X -Класът на толерантност отговаря на международния стандарт ISO 6X конусни ролкови лагери.
P5 -Класът на толерантност отговаря на международния стандарт ISO 5.
P4 - Класът на толерантност отговаря на международния стандарт ISO, определено ниво 4.
P2 - Степента на толерантност отговаря на международния стандарт ISO ниво 2 (с изключение на конусни ролкови лагери).
СП -Точността на размерите е еквивалентна на ниво 5, точността на въртене е еквивалентна на ниво 4 (двуредови цилиндрични ролкови лагери).
НАГОРЕ -Точността на размерите е еквивалентна на ниво 4, точността на въртене е по-висока от ниво 4 (двуредови цилиндрични ролкови лагери).
HG -Точността на размерите е еквивалентна на ниво 4, точността на въртене е по-висока от ниво 4 и по-ниска от ниво 2 (лагери на шпиндела).
(6) Клирънс
C1 - Клирънсът отговаря на стандартните изисквания за група 1, по-малко от група 2.
C2 -Пропускът отговаря на стандартните изисквания за група 2, по-малко от група 0.
CO -Клирънсът отговаря на стандартните изисквания за група 0, пропусната в кода и непосочена.
C3 -Пропускът отговаря на стандартните изисквания за група 3, по-голяма от група 0.
C4 -Клирънсът отговаря на стандартните изисквания за група 4, по-висока от група 3.
C5 -Просветът отговаря на стандартните изисквания за група 5, по-висока от група 4.
1) Когато кодът за степен на допустимост и кодът за разрешение трябва да бъдат посочени едновременно, кодът за степен на допустимост (класът на PO не е посочен) плюс кодът на групата за разрешение (0 групата не е посочена) се използват за посочете комбинацията.
Пример: P63=P6+C3, което показва, че степента на толерантност на лагера е P6, а радиалната хлабина е група 3.
2) Нестандартна хлабина, когато се изисква специална радиална хлабина и аксиална хлабина, съответната гранична стойност трябва да бъде изразена в микрони след буквата R (радиална хлабина) или A (аксиална хлабина), а числата трябва да бъдат разделени с малки точки .
Пример: 6210.R10.20-6210 лагер, радиална хлабина от 10 микрона до 20 микрона.
(7) Лагерите са тествани за шум
F3 -Лагери с нисък шум. Основно се отнася до цилиндрични ролкови лагери и сачмени лагери с дълбок канал с вътрешен диаметър d по-голям от 60 mm. Пример: 6213.F3.
G -Лагери с нисък шум. Основно се отнася за сачмени лагери с дълбоки канали с вътрешен диаметър d по-малък или равен на 60 mm. Пример: 6207.G.
(8) Термична обработка
ТАКА -Лагерните пръстени се подлагат на обработка с висока температура и работната температура може да достигне 150 градуса по Целзий.
S1 -Лагерните пръстени се подлагат на обработка с висока температура и работната температура може да достигне 200 градуса по Целзий.
S2 - Лагерните пръстени се подлагат на обработка с висока температура и работната температура може да достигне 250 градуса по Целзий.
S3 -Лагерните пръстени се подлагат на обработка с висока температура и работната температура може да достигне 300 градуса по Целзий.
S4 -Лагерните пръстени се подлагат на обработка с висока температура и работната температура може да достигне 350 градуса по Целзий.
(9) Особени технически условия
F.. - Технически условия за производство с поредни номера. Пример: F80-допустими отклонения на вътрешния и външния диаметър на лагера и компресия на радиалната хлабина.
K.. -непрекъснато номерирани технически условия за проверка. Пример: K5-натискане на толеранс на вътрешния и външния диаметър на лагера.
.ZB - цилиндрична ролка с изпъкналост с диаметър по-голям от 80 мм. Пример: NU364. ZB.
. ZB2 -изпъкналостта на двата края на иглената ролка е по-голяма от общите технически изисквания. Пример: K18*26*20F. ZB2.
ZW -двуредова иглена ролка и клетка. Пример: K20*25*40FZW.
.700...непрекъснато номерирани технически условия, започващи с 700 000.
Z52JN. 790144 -лагерите могат да се използват при високи температури и ниски скорости, със специална термична обработка, щамповани стоманени плочи и клетки за занитване, голяма хлабина, фосфатиране, инжектиране на грес и работната температура може да надвишава 270 градуса по Целзий.
Z52JN. 790191 -лагерите могат да се използват при висока температура и ниска скорост, след специална топлинна обработка, щамповане на стоманена плоча с нитова клетка, голям просвет, фосфатиране, инжектиране на грес, температурата на използване може да достигне 270 градуса по Целзий.
(10) Сдвоени лагери
1) Сдвоени лагери, които отговарят на техническите условия K. Следните специални технически условия са свързани със сдвоени лагери:
K1 - Два комплекта сачмени лагери с дълбок канал са монтирани по двойки, за да поемат еднопосочни аксиални натоварвания.
K2 - Два комплекта сачмени лагери с дълбок канал са монтирани по двойки, за да поемат двупосочни аксиални натоварвания.
K3 -Два комплекта сачмени лагери с дълбок канал са монтирани един до друг без хлабина (0-тип монтаж).
K4 -Два комплекта сачмени лагери с дълбок канал са монтирани лице в лице без хлабина (инсталация тип X).
K6 -Два комплекта сачмени лагери с ъглов контакт са монтирани по двойки, за да поемат еднопосочни аксиални натоварвания.
K7 - Два комплекта сачмени лагери с ъглов контакт са монтирани един до друг без хлабина (0-тип монтаж).
K8 -Два комплекта сачмени лагери с ъглов контакт са монтирани лице в лице без хлабина (инсталация тип X).
K9 -Два комплекта конични ролкови лагери с дистанционни елементи между вътрешния и външния пръстен са монтирани по двойки, за да поемат еднопосочни аксиални натоварвания.
K10 - Два комплекта конусовидни ролкови лагери с дистанционни елементи между вътрешния и външния пръстен са монтирани един до друг без хлабина (тип 0 монтаж).
K11 -Два комплекта конусовидни ролкови лагери с дистанционен елемент между външните пръстени са монтирани лице в лице без хлабина (инсталация тип X).
Лагерите, подредени по двойки или групи, трябва да бъдат доставени заедно с опаковка или маркирани като принадлежащи към двойка. Лагерите в различните групи не са взаимозаменяеми. При монтиране на лагери, принадлежащи към една и съща група, монтажът трябва да се извърши според маркировките и позиционирането. Ако всяка двойка лагери е подредена според определена аксиална или радиална хлабина, хлабината трябва да бъде посочена след K техническите условия съгласно т. 1, 2) в (7). Например 31314A. К11. A100.140 означава два комплекта 31314A едноредови конусовидни ролкови лагери, монтирани лице в лице, с определено разстояние между външните пръстени, аксиалната хлабина на лагерите преди монтажа е между 100 микрона и 140 микрона, а хлабината е нула след сглобяване.
2) Универсални съвпадащи лагери, които могат да се съпоставят и монтират по всякакъв начин (последователно, лице в лице или гръб до гръб), със суфикс кодове UA, UO и UL.
UA -Има малка аксиална хлабина, когато лагерите са съвпадащи или монтирани един до друг.
UO -Няма луфт, когато лагерите са съвпадащи или монтирани гръб един до друг.
UL -Има лека предварителна намеса, когато лагерите са монтирани лице в лице или гръб до гръб. Например B7004. TPA. P4. К5. UL означава сачмени лагери с ъглов контакт с контактен ъгъл от 15 градуса за шпиндели, тръба от фенолен ламиниран плат с права джобна твърда клетка, водач на външен пръстен, степен на толерантност на лагера 4, намалени допустими отклонения на вътрешния и външния диаметър, универсална структура за монтаж по двойки и там е лека предварителна намеса, когато лагерите са монтирани гръб в гръб или лице в лице.
(11) Смазване
L.. - Смазка. Пример: Натриева осапунена грес с марка L64-Arcanol.
L9.. -Смазочно масло.
(12) Опаковка
КС -Опаковка от метални пластини.
